Valvola di sfioro DHV718Sviluppata per applicazioni in abbinamento alle pompe dosatrici, la valvola di sfioro DHV 718 viene prodotta dal DN 8 al DN 50.

Il campo di regolazione della valvola è fino a 10 bar.

L’intercettazione del fluido avviene tramite una membrana rivestita in PTFE. In questo la valvola di sfioro è facilmente lavabile.

Sono stampate in PVC-u, PP ma anche realizzate dal pieno in AISI 316Ti.



Valvola di sfioro DHV718 VAValvola di sfioro DHV718 DN 8 PPValvola di sfioro Polipropilene

Tipo Materiale Guarnizione Attacco Diametro Regolazione
DHV 718 PVC-U EPDM Flangiato DN 8 – Pressione a monte
PP FPM Bocchettonato DN 50
PVDF Maschio
AISI 316Ti

Valvola di sfioro DHV 718 con membrana PTFE ITA

Valvola di sfioro DHV 718 con membrana PTFE ENG

Connessioni di valvole di sfioro per tubi flessibili

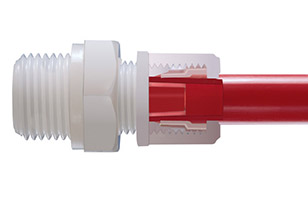

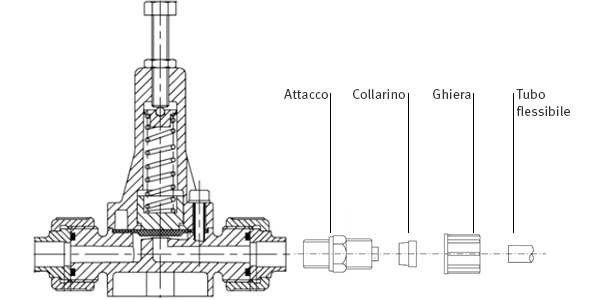

Connessione valvole tubiLa connessione principale nella Serie di connettori 1A assicura che un tubo flessibile possa essere connesso all’attacco presente nella valvola di sfioro.

Il tubo flessibile è tenuto fermo da una ghiera. Il collarino presente nella parte del tubo è quasi cilindrico. Questo evita una distorsione o rimozione accidentale del tubo. Quindi è possibile un’impiego fino a 10 bar in temperatura ambiente.

SERIE 1 A Raccordi diritti a compressione singola ogiva in PP

Tipo Materiale Attacco Diametro tubo flessibile
Serie 1 A PP G 3/8” D. 6 x 8 mm
Serie 1 A PP G 3/8” D. 8 x 10 mm
Serie 1 A PP G 3/8” D. 10 x 12 mm



SERIE 1 A Raccordi diritti a compressione singola ogiva in PVDF

Tipo Materiale Attacco Diametro tubo flessibile
Serie 1 A PVDF G 3/8” D. 6 x 8 mm
Serie 1 A PVDF G 3/8” D. 8 x 10 mm
Serie 1 A PVDF G 3/8” D. 10 x 12 mm

Connessione Valvola

Valvola sfioro DHV 718
