Pompe Volumetriche e Pompe ad Eccentrico in Plastica

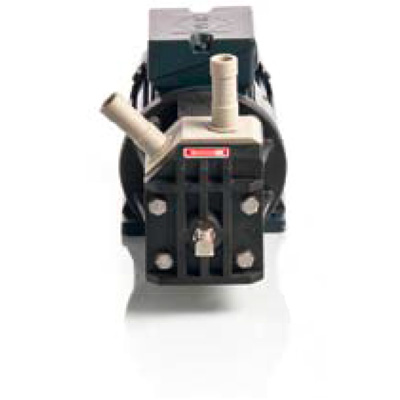

Pompe volumetriche ad eccentricoLe pompe volumetriche e le pompe ad eccentrico in particolare vengono spesso impiegate come pompe per polielettrolita e latte di calce.

Caratteristiche costruttive e principio operativo:
La pompa ad eccentrico è una rotativa volumetrica.
Il corpo pompa, in materiale termoplastico, è l’alloggiamento della camicia flessibile che è bloccata fra il corpo e le flangia di contenimento da un lato e la lanterna-motore (pompe F) o il supporto cuscinetti (pompe L) dall’altro. La cresta della camicia flessibile separa il lato aspirante della pompa volumetrica dal lato premente.
L’albero comando attraverso una camma trasmette alla camicia flessibile un movimento eccentrico. La superficie esterna dell’ eccentrico e interna della camicia flessibile, in contatto fra loro, sono lubrificate da un velo di olio speciale.
L’ azionamento delle volumetriche è previsto con motore elettrico:
– a velocità costante (serie F e L)
– a velocità variabile con inverter (serie FF e LF).

Disponibile in PP, PE e PVDF. Le camicie si trovano in CR, NBR, CSM, EPDM e FPM.

Pompe ad Eccentrico e Pompe Volumetriche in Plastica

Pompa eccentrico FF Pompa volumetricaLe pompe volumetriche sono impiegate anche nei impianti di biogas o nell’industria delle bevande ed hanno delle caratteristiche costruttive e un principio operativo rotativo volumetrico.

Il corpo pompa, in materiale termoplastico, è l’alloggiamento della camicia flessibile che è bloccata fra il corpo e le flangia di contenimento da un lato e la lanterna-motore (pompe F) o il supporto cuscinetti (pompe L) dall’altro. La cresta della camicia flessibile separa il lato aspirante dal lato premente.
L’albero comando attraverso una camma trasmette alla camicia flessibile un movimento eccentrico. La superficie esterna dell’ eccentrico e interna della camicia flessibile, in contatto fra loro, sono lubrificate da un velo di olio speciale.
L’ azionamento è previsto con motore elettrico:
– a velocità costante (serie F e L)
– a velocità variabile con inverter (serie FF e LF).

Disponibile in PP, PE e PVDF. Le camicie si trovano in CR, NBR, CSM, EPDM e FPM.



Pompe Volumetriche e Pompe ad eccentrico per liquidi corrosivi

Pompa eccentrico L Pompa volumetricaPompa volumetrica orizzontale in materiale termoplastico, costruite in PP – PVDF – PTFE per movimentare liquidi e soluzione corrosive anche calde e dense (da –20°C a +110°C) e, su richiesta, in PE HD quando si necessita anche di una resistenza all’abrasione.

Il corpo pompa è ricavato dal pieno in modo da poter fruire del 100% delle caratteristiche chimiche e meccaniche del termoplastico lavorato. L’accoppiamento al motore viene garantito da una lanterna metallica flangiata nella versione monoblocco serie F o mediante giunto elastico per la serie L.

Motori ad alta efficienza delle pompe volumetriche di ultima generazione fino a 1,1 kw, con la possibilità di poter essere equipaggiati con potenziometri o inverter (0…10V, 4…..20mA) per il controllo e la regolazione del numero di giri, garantiscono elevati rendimenti prestazionali e ridotti consumi energetici.

Funzionamento semplice delle pompe volumetriche: all’interno del corpo pompa risiede una camicia flessibile (LINER) di materiale compatibile (NBR, EPDM e FPM) che, grazie al movimento eccentrico di un rotore ad essa interno, montato su una camma dell’albero, trasporta la soluzione dall’aspirazione alla mandata.

L’assenza di tenute meccaniche permette alla pompa di funzionare in caso di accidentale marcia a secco, mentre il principio di funzionamento della stessa, garantisce di poter autoadescare il liquido fino a 5 mt di colonna d’acqua.

Nessuna parte metallica è a contatto con la soluzione pompata, speciali vernici epossidiche rivestono motore, lanterna/giunto di accoppiamento e basamento. Le connessioni di aspirazione e di mandata sono a porta gomma

Disponibili nelle taglie 4-9-12-16-30 per la serie F e L, 70-100 per la serie L, con portate da 4 a 85 lit/min. e prevalenze massime di 25 mt.

Applicazioni volumetriche

Le pompe ASV ad eccentrico possono veicolare:
• Acidi o alcali
• Acque luride, precipitati e fanghi
• Liquidi chimici puliti e non
• Liquidi da bagni galvanici esausti
• Liquidi di conceria, tintoria, di cartiera e dell’ industria tessile

Ulteriori campi di applicazioni si ritrovano nel settore elettrico ed elettronico o dell’ antinquinamento.

Tipo Materiale Guarnizione Portata Prevalenza Diametro Esecuzione
Pompa volumetrica F PE CR fino a 1,8 m3/h fino a 25 m DN 14 – Con camicia flessibile
PP NBR DN 19 idonea a funzionamento a secco
PVDF CSM autoadescanti
EPDM
FPM



Tipo Materiale Guarnizione Portata Prevalenza Diametro Esecuzione
Pompa volumetrica L PE CR fino a 5,2 m3/h fino a 25 m DN 14 – Con camicia flessibile
PP NBR DN 38 idonea a funzionamento a secco
PVDF CSM autoadescanti
EPDM
FPM

Pompa volumetrica ad eccentrico in plastica ITA

Pompa volumetrica ad eccentrico in plastica ENG

Leggi di più ...

Settori di applicazione per pompe centrifughe e pompe per l’Industria Chimica ASV Stubbe

Nella nostra tabella trovi tutti i settori di applicazioni delle pompe centrifughe in plastica ASV Stubbe. Le nostre pompe vengono usate in settori che vanno dal trattamento delle superfici alle Cartiere e include attività galvaniche al trattamento delle acque di scarico.

Tabella settori di applicazione per pompe centrifughe in plastica ASV Stubbe

Settore

Servizio

Attività

Tipo di pompa

Pompa centrifuga orizzontale

Pompa centrifuga verticale

Pompa ad eccentrico

Trattamento superfici

Impianti

Pompe per Galvanica

Pompe per circuiti stampati

Semiconduttori

Processo

Pompe per circolazione acidi

Pompe per Apparecchiature ultrasoniche

Trattamento

Pompe per trattamento acque di scarico

Torri di raffreddamento

Lavaggio

Pompe per Fumi

Agricoltura

Impianti

Pompe per Fertilizzanti

Pompe per Pesticidi/diserbanti

Trattamento acque

Impianti

Pompe per Idrocolture

Pompe per Anticalcare

Pompe per Controllo del PH

Generatori

Pompe per Acqua ionizzata

Dosaggio

Pompe per Latte di calce

Processo

Pompe per Acque di mare

Pompe per Acque potabili

Medicali

Piccoli impianti

Pompe per Purificazione acqua

Alimentare

Lavaggio

Pompe per Serbatoi

Trattamento

Pompe per Acque di scarico

Impianti rifiuti

Trattamento

Pompe per Acque di scarico

Industria in generale

Trattamento

Pompe per Acque di scarico

Chimica

Processo

Pompe per Soda caustica

Pompe per Fibre tessili

Pompe per Olii e grassi

Pompe per Detergenti

Pompe per Coagulanti

Ricircolo/Distribuzione

Pompe per Acidi vari

Petrolchimica

Ricircolo/Distribuzione

Pompe per Acidi vari

Raffineria

Pompe per Acidi vari

Farmaceutica

Processo

Pompe per Intermedi per cosmetica

Pompe per Intermedi per medicinali

Tutti i settori

Carico e scarico

Pompe per Cisterne

Pompe per Serbatoi

Cartiere

Distribuzione

Pompe per Collanti

Pompe per Adesivi
