La tenuta sull’albero delle pompe chimiche ASV è assicurata da tenute meccaniche, singole o doppie, di diverso concetto e costruzione. La superficie di scorrimento delle facce è una combinazione di carburo di silicio (SiC/SiC) o altre adeguate all’ impiego. Gli anelli O-ring delle pompe chimiche sono in FPM o CSM e i componenti metallici in acciaio inox (V4A) o Hastelloy con un’ opzione in Halar (ECTFE). I liquidi di ricircolo, lubrificazione, raffreddamento o tenuta sono scelti a seconda della applicazione.

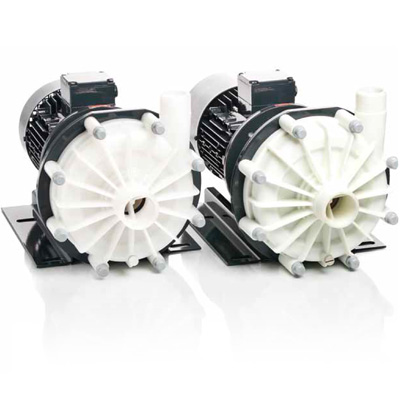

Le Pompe Centrifughe Orizzontali ASV della serie chimica NM, NMB e NMB-S, in materiali termoplastici, sono del tipo pompe centrifughe monostadio con singola voluta in versione orizzontale con bocca di aspirazione assiale e bocca di mandata radiale in accordo con le norme chimiche per pompe DIN 24256 e pompe ISO 2858.
I materiali impiegati sono il polietilene (PE), il polipropilene (PP) e il fluoruro di polivinile (PVDF). La protezione da possibili urti dall’ esterno è assicurata da una armatura metallica del corpo pompa. Tutti i componenti metallici, quando non sono in acciaio inossidabile, sono protetti da rivestimento di alta qualità.
Le Pompe centrifughe orizzontali NM sono dotate di una sporgenza d’albero per l’accoppiamento ai motori elettrici con giunto elastico.
Le Pompe centrifughe orizzontali NMB monoblocco con motori standard flangiati alla pompa.
Le pompe chimiche ASV della seria SHB rappresentano la linea minore, quanto a grandezze, della gamma di pompe centrifughe con tenuta. Il corpo pompa orizzontale realizzato per stampaggio ad iniezione in HD-PE, PP o PVDF garantisce un impiego sicuro ed affidabile per temperature del liquido pompato fino a 110°C (PVDF).
Le nuove pompe X-Class si distinguono per un’alta qualità di fabbricazione e per un design innovativo.
La resistente scocca in metallo è rivestita internamente da materiale plastico che può essere scelto tra 7 diversi polimeri per garantire altissima resistenza a ogni genere di fluido, anche corrosivo.
Grazie alla loro solida costruzione, le pompe X-Class hanno un ciclo di vita significativamente più lungo rispetto alla media dei prodotti impiegati per le stesse applicazioni.
Pompa centrifuga orizzontale monoblocco monostadio in materiale termoplastico, costruite in PP, PVDF
per movimentare liquidi e soluzione corrosive anche calde (da –20°C a +110°C) e, su richiesta, in PE HD quando si necessita anche di una resistenza all’abrasione.
Corpo pompa e girante vengono ricavate dal pieno in modo da poter fruire al 100% delle caratteristiche chimiche e meccaniche del termoplastico lavorato, l’accoppiamento con i motori (monofase/trifase) viene garantito da una lanterna metallica flangiata.
Albero di trasmissione in acciaio inox a spessore differenziato rivestito in materiale plastico, girante bilanciata con anima in metallo e nuovo disegno del corpo pompa, il tutto accoppiato a motori ad alta efficienza di ultima generazione (fino a 11 kW), rendono questa SHB più prestazionale in termini di idraulica e consumi energetici, riducendo rumori e vibrazioni ed allungando i tempi di manutenzione.
Pompa centrifuga orizzontale monostadio DIN 24256/ISO 2858 in materiale termoplastico, costruita in PP, PVDF per movimentare liquidi e soluzione corrosive anche calde (da –20°C a +110°C) ed in PE HD quando si necessita anche di una resistenza all’abrasione.
Corpo pompa e girante vengono ricavate dal pieno, in modo da poter fruire al 100% delle caratteristiche chimiche e meccaniche del termoplastico lavorato, gli spessori dei componenti e l’utilizzo di gusci metallici di contenimento, garantiscono un elevato standart di sicurezza in caso di sovrapressioni ed urti accidentali.
Albero di trasmissione in acciaio inox a spessore differenziato rivestito in materiale plastico, cuscinetti oversize, girante bilanciata con anima in metallo e nuovo disegno del corpo pompa, il tutto accoppiato a motori ad alta efficienza di ultima generazione (fino a 110 kW), rendono questa NM più prestazionale in termini di idraulica e consumi energetici, riducendo rumori e vibrazioni ed allungando i tempi di manutenzione.
Pompa centrifuga orizzontale monoblocco monostadio DIN 24256/ISO 2858 in materiale termoplastico, costruita in PP, PVDF per movimentare liquidi e soluzione corrosive anche calde (da –20°C a +110°C) ed in PE HD quando si necessita anche di una resistenza all’abrasione.
Corpo pompa e girante vengono ricavate dal pieno in modo da poter fruire al 100% delle caratteristiche chimiche e meccaniche del termoplastico lavorato, gli spessori dei componenti e l’utilizzo di gusci metallici di contenimento, garantiscono un elevato standart di sicurezza in caso di sovrapressioni ed urti accidentali.
L’Albero di trasmissione in acciaio inox delle pompe centrifughe orizzontali è a spessore differenziato rivestito in materiale plastico, cuscinetti oversize. La girante è bilanciata con anima in metallo e nuovo disegno del corpo pompa, il tutto accoppiato a motori ad alta efficienza di ultima generazione (fino a 7,5 kW). Queste caratteristiche rendono le pompe centrifughe orizzontali NMB più prestazionali in termini di idraulica e consumi energetici, riducendo rumori e vibrazioni ed allungando i tempi di manutenzione.
Nella nostra tabella trovi tutti i settori di applicazioni delle pompe centrifughe in plastica ASV Stubbe. Le nostre pompe vengono usate in settori che vanno dal trattamento delle superfici alle Cartiere e include attività galvaniche al trattamento delle acque di scarico.
