Valvola a Membrana MV 308Compatta e con attuatore a pistone è la più piccola delle valvole a membrana prodotte dalla ASV Stubbe. A seconda delle versioni e dei materiali può essere utilizzata negli impianti per il trattamento dell’acqua, nelle macchine per circuiti stampati e nell’industria chimica.

Altre applicazioni per le valvole a membrana sono le tintorie e la distribuzione automatica di prodotti chimici.

La Valvola a membrana MV 308 è disponibile nelle tre versioni:

Valvola a Membrana MV 308NC (normalmente chiusa):
La valvola a riposo è chiusa dalle molle, l’aria apre

NA (normalmente aperta):
A riposo la valvola è aperta, l’aria chiude

DE (doppio effetto):
La valvola è priva di molle, l’aria apre e chiude

Realizzata solo nel DN12 e nel DN15 la membrana può essere fornita bocchettonata, liscia o filettata. L’attuatore è fornito di serie di limitatore di corsa ed indicatore visivo di posizione.Valvola a Membrana


Tipo Materiale Membrana Attacco Diametro Attuatore
Valvola a membrana MV 308 PVC-U EPDM Maschio DN 12 – Pneumatico
PP FPM Bocchettonato DN 15
PVDF PTFE



Valvola a membrana MV 308 con attuatore a pistone ITA

Valvola a membrana MV 308 con attuatore a pistone ENG



Connessioni di Valvole a membrana per tubi flessibili

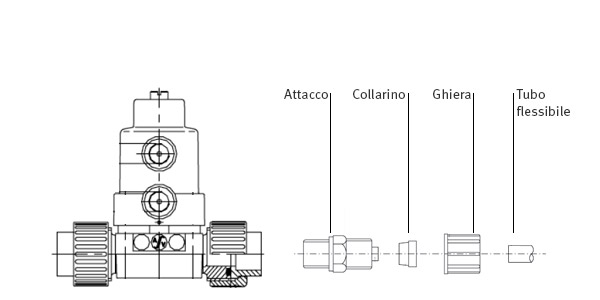

La connessione principale nella Serie di connettori 1A assicura che un tubo flessibile possa essere connesso all’attacco presente nella valvola a membrana.
Connessione valvole tubi
Il tubo flessibile è tenuto fermo da una ghiera. Il collarino presente nella parte del tubo è quasi cilindrico. Questo evita una distorsione o rimozione accidentale del tubo. Quindi è possibile un’impiego fino a 10 bar in temperatura ambiente.





SERIE 1 A Raccordi diritti a compressione singola ogiva in PP

Tipo Materiale Attacco Diametro tubo flessibile
Serie 1 A PP G 3/8” D. 6 x 8 mm
Serie 1 A PP G 3/8” D. 8 x 10 mm
Serie 1 A PP G 3/8” D. 10 x 12 mm



SERIE 1 A Raccordi diritti a compressione singola ogiva in PVDF

Tipo Materiale Attacco Diametro tubo flessibile
Serie 1 A PVDF G 3/8” D. 6 x 8 mm
Serie 1 A PVDF G 3/8” D. 8 x 10 mm
Serie 1 A PVDF G 3/8” D. 10 x 12 mm

Connessione valvola a membrana

Valvola a membrana MV 308 PN 6
