Costruzione moderna. Kit flessibile. Massima sicurezza.
Nella Valvola a sfera C 200 ASV Stubbe combina la sua esperienza decennale con le ultime conoscenze tecniche, aggiungendo una valvola all’avanguardia al suo portfolio prodotti.
La C 200 è una valvola industriale di altissima qualità composta da un kit flessibile ed una gamma di varianti molto vasta per offrire soluzioni a qualsiasi esigenza di montaggio ed azionamento. La combinazione di materiali affidabili rende la C 200 molto resistente e permette una movimentazione di liquidi particolarmente aggressivi in piena sicurezza. La nuova guarnizione in FPM ne è la prova, grazie ad una resistenza all’acido solforico fino al 98% con temperature di 40°C.
La costruzione moderna combina la massima stabilità meccanica con una resistenza chimica eccellente.
Novità come la moderna maniglia progettata con il blocco meccanico di sicurezza “Safety Guard” e la interfaccia unificata per l’integrazione di finecorsa e attuatori, rendono la valvola a sfera C 200 un prodotto di altissima qualità e competitività, nato in casa ASV Stubbe. La C 200 soddisfa tutte le richieste che si possono avere riguardo a una valvola a sfera chimica moderna. La consolidata qualità ASV Stubbe, la sicurezza, la flessibilità e l’ottimo rapporto prezzo- qualità non hanno bisogno di ulteriori commenti.

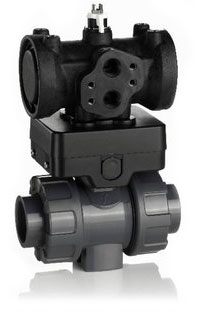

L’interfaccia unificata permette l’inserimento del “Mounting-Kit”, che serve sia per il montaggio dei attuatori elettrici e pneumatici, che come alloggiamento di fine corsa per tutti i tipi di motorizzazione. Micro-interruttori e Sensori di prossimità garantiscono inoltre un “Feedback di posizione” della valvola affidabile. Un montaggio semplice ed una connessione ottimale tra valvola e “Mounting-Kit” sono il risultato del nostro progetto. La connessione con gli attuatori risulta stabile e garantisce un funzionamento ottimale della valvola con una trasmissione efficiente del movimento.
La C 200 copre tutte le dimensioni nominali dal DN 10 al DN 50 ed è compatibile con tutti gli attuatori attraverso i rispettivi “Mounting-Kit”. La vasta gamma di nuovi collari, disponibili in diversi materiali, è studiata per un maggiore assorbimento della forza esercitata dalla tubazione. Questo rende la C 200 flessibile ed utilizzabile per qualsiasi situazione.
Il nostro sviluppo tecnologico è all’avanguardia e ciò si riflette nei nostri prodotti. Per sviluppare i prodotti migliori ci vantiamo di un team competente di sviluppatori, ingegneri e tecnici di grande esperienza abbinato a soluzioni software di ultimissima generazione. Per la simulazione del movimento e della forza, ma anche per la simulazione della deformazione (FEM) e l’analisi delle sollecitazioni usiamo tecnologie software di altissima qualità. I nostri collaudi standard sulla C 200, che comprendono i test di carico massimo e tutti i collaudi ISO, hanno un valore particolarmente alto nello sviluppo del prodotto, un’altra caratteristica qualitativa dei prodotti ASV Stubbe.
La valvola a sfera C 200 è disponibile in molte varianti.
Tutti i vantaggi del prodotto a prima vista:
- Kit flessibile con vasta gamma di varianti – assortimento valvole molto esteso
- Moderna maniglia progettata con blocco meccanico di sicurezza “Safety Guard”
- Accessori unificati e interfacce per l’integrazione di fine corsa e attuatori
- Bussole di montaggio in acciaio inossidabile con filettatura metrica normalizzata
- Combinazioni di materiale affidabili per la movimentazione sicura di liquidi aggressivi
- Tecnologia e Know-How ASV Stubbe
Dati tecnici della Valvola a sfera C200:
- Dimensioni: DN 10 – DN 50
- Diametro: d 16 – d 63
- Materiali: PVC-U, PP, PVDF
- O-Ring/Guarnizioni: EPDM, FPM
- Tenuta: PTFE
- Connessioni: collare incollaggio femmina, collare filettato RP, collare filettato R, collare a saldare, flangia libera,
- Azionamenti: manuale, attuatore elettrico (Valpes, J&J) e pneumatico (Prisma, Air Torque)
- Secondo ISO 9393 Valvole termoplastiche per applicazioni industriali – Prova di pressione
- Secondo DIN EN ISO 16135 Valvole Industriali – Valvole a sfera termoplastiche
- Valori Kv a secondo la grandezza di installazione: da 75l/min fino a 3200 l/min
- Campo di temperatura a secondo il materiale utilizzato: da -30 °C fino a 140 °C
- Kit di montaggio attuatore: secondo ISO 5211
- Momento torcente attuatore secondo il diametro: 6 Nm – 20 Nm
- Perno per attuazione: 14mm o 11mm
